Una Scheda manutenzione impianto fotovoltaico è il documento operativo con cui si registra in modo puntuale e tracciabile ogni intervento di controllo, manutenzione o riparazione eseguito sull’impianto. Si utilizza in contesti diversi tra cui la gestione ordinaria da parte del proprietario o del gestore, i contratti di manutenzione stipulati con ditte specializzate, le procedure di gestione per pubbliche amministrazioni e le attività richieste per il rispetto delle prescrizioni normative e contrattuali. Compilare correttamente la scheda significa garantire la sicurezza degli operatori, preservare i requisiti di conformità nei confronti della rete e dei fornitori, mantenere valida la documentazione per eventuali verifiche ispettive e storicizzare il comportamento dell’impianto per analisi comparative della produzione.
La scheda assume valore tecnico e amministrativo; per questo motivo va redatta attenendosi alle indicazioni dei piani di manutenzione previsti dalla norma CEI EN IEC 62446 2 e, per le prove elettriche, alla CEI EN IEC 62446 1. Nei casi di impianti con potenza superiore alla soglia indicata dalla normativa di settore, ad esempio oltre 11,08 kW, occorre prevedere verifiche specifiche dell’interfaccia inverter-rete con cadenze e requisiti conformi alle prescrizioni nazionali e alla delibera dell’autorità competente; le anomalie rilevate devono essere registrate con dettaglio sufficiente a giustificarne la necessità di intervento. La scheda di manutenzione non è quindi un semplice modulo amministrativo, ma uno strumento operativo che integra i manuali di uso e manutenzione dei produttori, le prescrizioni contrattuali e le procedure di gestione del rischio elettrico e meccanico.
Come compilare una Scheda manutenzione impianto fotovoltaico
La compilazione della scheda di manutenzione richiede un approccio sistematico e documentato, perché il documento serve a molteplici finalità che vanno oltre la mera registrazione di un intervento. Tra le informazioni necessarie figurano i dati identificativi dell’impianto, la denominazione e l’ubicazione, la potenza nominale, il codice interno di riferimento, la descrizione del sottosistema interessato come moduli fotovoltaici, strutture di sostegno, cablaggi, quadri elettrici, inverter e sistema di monitoraggio, oltre alla specificazione del tipo di intervento effettuato che può essere di natura ordinaria, preventiva, correttiva o straordinaria. Il documento deve inoltre riportare la descrizione sintetica dell’attività realizzata, la frequenza prevista dal piano di manutenzione, il responsabile o la ditta incaricata, la procedura operativa seguita e gli strumenti e i dispositivi di protezione individuale utilizzati. È opportuno indicare anche le condizioni ambientali al momento dell’intervento, le misure eseguite con i relativi valori e le evidenze fotografiche o file allegati che documentano lo stato rilevato.
Chi è tenuto a compilare la scheda dipende dal soggetto responsabile dell’impianto e dagli accordi contrattuali, tuttavia la responsabilità ultima ricade sul titolare dell’impianto o sul gestore nominato e sui tecnici abilitati che eseguono l’intervento. La compilazione deve essere effettuata da personale qualificato e qualificabile secondo le norme tecniche e della sicurezza, e nel caso di attività che coinvolgono la messa a terra, le protezioni contro le sovratensioni o le verifiche di interfaccia con la rete, le prove devono seguire i protocolli previsti dalla normativa tecnica e essere annotate con precisione. Se il piano di manutenzione predisposto dal progettista prevede schede dettagliate e procedure operative, queste devono essere rispettate e la scheda deve richiamarne il riferimento per garantire la coerenza documentale.
Nel redigere la scheda è fondamentale evitare errori ricorrenti che ne riducono il valore probatorio e operativo. Una descrizione vaga dell’intervento priva la documentazione delle informazioni necessarie per valutare l’efficacia dell’attività; l’omissione della data, dell’ora o della firma dell’operatore compromette la tracciabilità; la mancata registrazione dei numeri di serie dei componenti sostituiti o delle versioni firmware aggiornate nega la possibilità di correlare problemi ricorrenti a componenti specifici; la mancanza di misure numeriche e di riferimenti allo storico di produzione impedisce di valutare eventuali trend di degrado e l’opportunità di interventi correttivi. Una compilazione incompleta può inoltre compromettere il riconoscimento dei servizi in garanzia da parte dei produttori, pregiudicare rapporti con assicurazioni in caso di sinistro e rendere l’impianto non conforme alle prescrizioni dei gestori di rete in sede di ispezione.
Sul piano pratico, la scheda deve contenere un elenco di controlli eseguiti, sezione dove vengono riportate le verifiche effettuate sui moduli come ispezione visiva per crepe, delaminazioni o hot spot, la pulizia della superficie e lo sgombero di detriti o neve se necessario; sulle strutture la verifica dei serraggi e dello stato di corrosione; sulla parte elettrica le prove di continuità, di polarità, della resistenza di isolamento e delle condizioni dei collegamenti, oltre al controllo degli inverter con annotazione di eventuali codici di errore e dello stato della telemetria. Per impianti soggetti a obblighi di controllo quinquennale dell’interfaccia rete, la scheda deve riportare il riferimento normativo e la periodicità specifica. Le prove diagnostiche avanzate come la termografia devono essere documentate con immagini e interpretazioni, indicando le modalità di acquisizione e le raccomandazioni per eventuali interventi correttivi.
La sicurezza deve essere richiamata nei campi della scheda come precondizione operativa, ricordando che non si deve salire sui moduli salvo procedure e dispositivi idonei, che l’area di lavoro va delimitata e che vanno usati solo strumenti e software indicati dal produttore per evitare rischi e scavi di responsabilità. Nella sezione esito occorre indicare la conformità o la non conformità dell’elemento ispezionato, descrivere le anomalie riscontrate con livello di priorità e programmare azioni correttive con termini e riferimenti della ditta incaricata. La firma dell’operatore e la presa visione del responsabile impianto costituiscono l’attestazione dell’avvenuta attività e rendono valida la scheda ai fini amministrativi e contrattuali.
Esempio Scheda manutenzione impianto fotovoltaico
Di seguito un esempio testuale della scheda in formato preservato, utilizzabile come riferimento o da copiare in un documento Word o PDF.
Scheda manutenzione impianto fotovoltaico Modello compilabile per registrazione interventi, controlli, esiti e azioni correttive | |||
Denominazione impianto | Codice interno impianto | ||
Ubicazione impianto | Potenza nominale (kW) | Tipologia impianto | |
Data intervento (gg/mm/aaaa) | Ora intervento | ||
Sottosistema interessato ☐ Moduli FV ☐ Strutture di sostegno ☐ Cablaggi e connettori ☐ Quadri elettrici ☐ Inverter ☐ Sistema di monitoraggio ☐ Messa a terra ☐ Altro: ____________________ | |||
| Tipo di intervento e riferimento attività | |||
Tipo manutenzione ☐ Ordinaria ☐ Preventiva ☐ Correttiva ☐ Straordinaria | Attività svolta | Frequenza prevista | Riferimento scheda n. |
Descrizione sintetica dell’intervento | |||
| Controlli e verifiche eseguite | |||
Moduli fotovoltaici ☐ Ispezione visiva ☐ Crepe / rotture / delaminazioni ☐ Hot spot / annerimenti ☐ Pulizia superficie frontale ☐ Sgombero neve / rimozione detriti | Strutture di sostegno ☐ Serraggi bulloneria ☐ Corrosione / ruggine ☐ Allineamento e stabilità ☐ Ripristino zincatura ☐ Sfalcio erba / area libera | ||
Cablaggi, connettori e canaline ☐ Integrità cavi ☐ Serraggio connessioni ☐ Pressacavi e canaline ☐ Scaricatori di sovratensione ☐ Segni di surriscaldamento | Quadri elettrici e protezioni ☐ Serraggi morsetti ☐ Protezioni e interruttori ☐ Guarnizioni e grado di tenuta ☐ Presenza umidità / infiltrazioni ☐ Stato generalizzato dei componenti | ||
Inverter ☐ Stato di funzionamento ☐ Allarmi / codici errore ☐ Firmware / telemetria ☐ Ventilazione / pulizia filtri ☐ Valori di tensione e corrente | Monitoraggio e produzione ☐ Verifica produzione attesa ☐ Confronto con storico ☐ Segnalazioni da portale remoto ☐ Anomalie di rendimento ☐ Comunicazione dati corretta | ||
Prove diagnostiche eseguite ☐ Prova continuità ☐ Prova polarità ☐ Misura isolamento ☐ Verifica messa a terra ☐ Ispezione termografica ☐ Altre prove: ________________________________________________ Esiti misure / valori rilevati: | |||
| Dotazioni, sicurezza e condizioni operative | |||
DPI utilizzati ☐ Casco ☐ Guanti ☐ Occhiali ☐ Calzature ☐ Imbracatura ☐ Alta visibilità | Attrezzature e strumenti ☐ Multimetro ☐ Termocamera ☐ Software monitoraggio ☐ Asta telescopica ☐ Acqua demineralizzata | ||
Condizioni ambientali | Temperatura esterna | Stato meteo | |
Note di sicurezza e precondizioni operative ☐ Area di lavoro recintata e accesso vietato ai non addetti ☐ Non calpestare i moduli FV ☐ Intervento eseguito in sicurezza secondo procedura ☐ Presenza di eventuali criticità prima dell’avvio: ______________________________________ | |||
| Esito dell’intervento, anomalie e azioni correttive | |||
Esito ☐ Conforme ☐ Non conforme | Numero anomalie rilevate | Priorità intervento ☐ Bassa ☐ Media ☐ Alta | |
Anomalie riscontrate | |||
Azioni correttive / interventi da programmare | |||
Report fotografico / riferimenti allegati ☐ Foto allegate ☐ Misure allegate ☐ Verbale tecnico ☐ Altro: ____________________ | |||
| Responsabili e riferimenti operativi | |||
Responsabile impianto | Ditta / tecnico esecutore | ||
Recapito telefonico | Email | ||
| Firma di esecuzione e presa visione | |||
Firma operatore / tecnico esecutore | Firma responsabile impianto / committente | ||
Note finali | |||
| Scheda da compilare e conservare per la tracciabilità degli interventi di manutenzione dell’impianto fotovoltaico. | |||

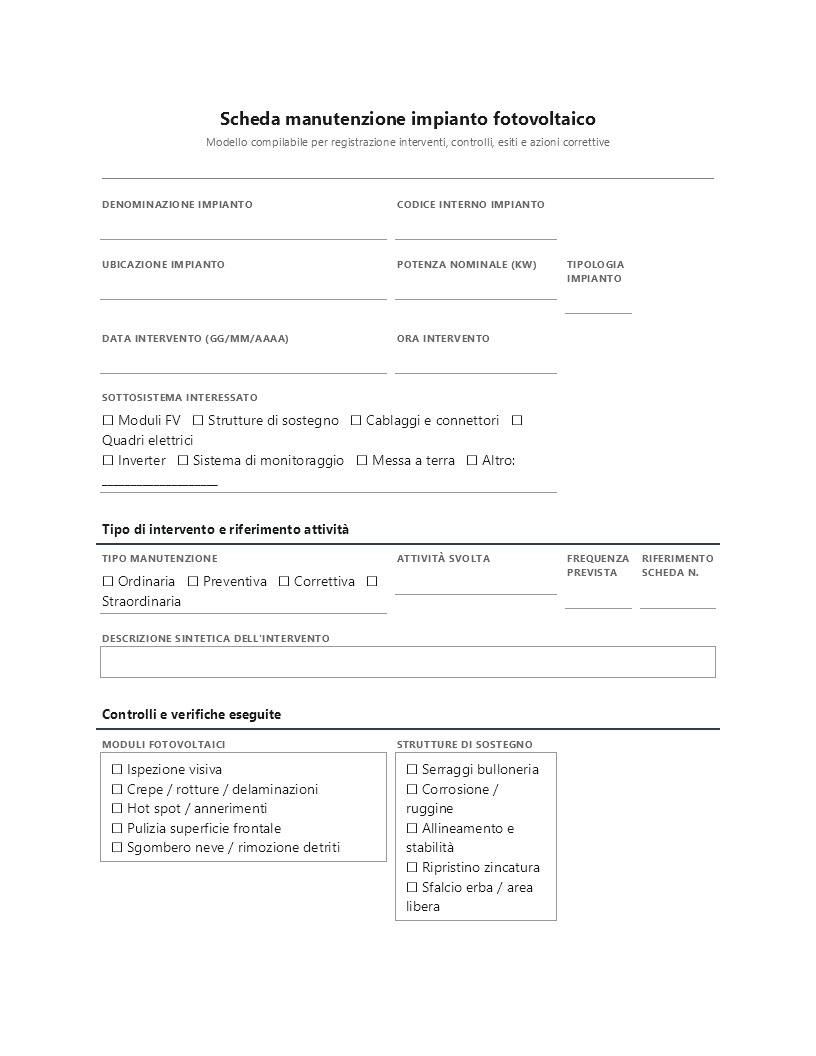

Fac simile Scheda manutenzione impianto fotovoltaico Word
Il fac simile in formato Word è predisposto per essere scaricato e compilato direttamente al computer; il modello contiene campi editabili per i dati dell’impianto, le checklist, gli spazi per le misure e le firme digitali, e può essere adattato alle specifiche del piano di manutenzione aziendale o del capitolato tecnico.
Modello Scheda manutenzione impianto fotovoltaico PDF
Il modello in formato PDF è pensato per la stampa e l’archiviazione cartacea, utile come supporto operativo per i tecnici in campo e come documento da allegare ai verbali di intervento; il PDF conserva la formattazione del fac simile e può essere compilato a mano o integrato con annotazioni elettroniche.
