La Scheda manutenzione motore asincrono trifase è un documento operativo fondamentale per gestire in modo sistematico la vita tecnica di un motore elettrico trifase. Contiene i dati identificativi del motore, la collocazione nell’impianto, la cronologia degli interventi e i risultati delle verifiche elettriche e meccaniche; la sua compilazione corretta e regolare garantisce tracciabilità, facilita la diagnosi dei guasti e riduce i tempi di fermo impianto. In ambito italiano, la documentazione della manutenzione assume anche rilievo giuridico, poiché costituisce prova della diligenza del datore di lavoro nell’adempimento degli obblighi di sicurezza previsti dal Decreto Legislativo 81/2008.
La scheda è utilizzata in molteplici contesti: industrie con linee di produzione in servizio continuativo, impianti civili e infrastrutturali, e applicazioni su pompe, ventilatori, compressori o altri azionamenti. È opportuno che la compilazione sia affidata a personale qualificato o effettuata sotto la supervisione del responsabile tecnico, seguendo le periodicità indicate dal costruttore e dalle procedure aziendali. Conservare copie sia cartacee sia digitali con backup e accessi tracciati è una buona pratica che supporta la compliance durante le verifiche ispettive e in caso di sinistri.
Come compilare una Scheda manutenzione motore asincrono trifase
La Scheda manutenzione motore asincrono trifase ha lo scopo di costituire un documento unico e aggiornato che accompagni l’intera vita operativa del motore, fornendo evidenza delle attività preventive, degli interventi correttivi e delle misure effettuate. Il documento deve essere redatto da personale qualificato o sotto la supervisione di un responsabile tecnico, il quale è tenuto a garantire la veridicità, la completezza e la leggibilità delle informazioni; il datore di lavoro rimane comunque responsabile, ai sensi del Decreto Legislativo 81/2008, dell’integrità delle attrezzature di lavoro e della documentazione che prova le attività di manutenzione.
Il contenuto della scheda deve includere i dati identificativi completi del motore: marca, modello, numero di serie, potenza, tensione, corrente nominale, frequenza, classe di isolamento, tipo di raffreddamento, velocità nominale e grado di protezione IP; è utile riportare anche il codice interno e la matricola aziendale per facilitare la tracciabilità nei registri impianto. La collocazione fisica del motore all’interno dell’impianto andrà descritta in modo chiaro, indicando la macchina azionata, il reparto o la linea, perché tale informazione è essenziale per la pianificazione degli interventi, la valutazione del rischio e l’eventuale coordinamento con il personale operativo delle diverse aree.
La scheda deve contenere una cronologia dettagliata degli interventi: data, natura dell’intervento, parti sostituite, misure effettuate, anomalie rilevate e nominativo del tecnico esecutore. Ogni registrazione dovrebbe riportare i valori misurati, gli strumenti utilizzati e la specifica della taratura o della verifica periodica degli strumenti, così da garantire la validità delle misure. I controlli periodici devono coprire sia aspetti meccanici sia elettrici: tra i controlli meccanici si annoverano pulizia esterna e, ove accessibile, interna, verifica delle aperture di ventilazione, serraggio dei morsetti, controllo delle condizioni dei cuscinetti (gioco e temperatura), lubrificazione e osservazione di vibrazioni o rumori anomali; per quanto riguarda i controlli elettrici, è necessario registrare la resistenza di isolamento, la verifica degli avvolgimenti, la misura dell’assorbimento di corrente di ciascuna fase, lo squilibrio di corrente e la simmetria di tensione, indicando la tensione applicata durante i test e la tensione di esercizio al momento della misura.
Particolare attenzione va riservata alla sezione dedicata alle anomalie rilevate e alle azioni correttive intraprese: la descrizione dell’intervento, l’elenco delle parti sostituite e le referenze dei ricambi permettono di ricostruire l’esito degli interventi e di pianificare eventuali azioni preventive. È buona pratica inserire note operative e raccomandazioni per i turni successivi al fine di mantenere continuità e trasferire l’esperienza acquisita. Vanno evitati errori comuni come la compilazione incompleta della scheda, l’omissione del nominativo del responsabile dell’intervento, la mancata registrazione delle misure quantitative o la conservazione irregolare dei documenti: tali lacune possono complicare la diagnosi futura, aumentare i tempi di fermo macchina e, sul piano giuridico, esporre l’azienda a contestazioni in caso di infortuni o ispezioni, poiché la documentazione della manutenzione rappresenta una prova documentale della diligenza nella gestione della sicurezza.
Dal punto di vista della conformità normativa, la scheda dovrebbe essere integrata nel sistema di gestione della sicurezza e della manutenzione dell’azienda: il Decreto Legislativo 81/2008, nonché le norme tecniche di riferimento come le norme IEC/EN per i motori elettrici, definiscono principi e requisiti per la manutenzione in condizioni di sicurezza. Le procedure aziendali devono stabilire la periodicità dei controlli in funzione delle indicazioni del costruttore e delle condizioni operative, nonché le responsabilità e le autorizzazioni per gli interventi. L’adozione di schede standardizzate facilita anche la comunicazione con fornitori e società di servizi esterni, consentendo di concordare interventi con informazioni complete e certificate.
Dal punto di vista operativo, è consigliabile che tutte le misure riportate siano accompagnate dall’indicazione degli strumenti impiegati e dalla verifica della loro taratura. Le registrazioni elettriche devono essere eseguite con apparecchiature adeguate e tarate, mentre le ispezioni meccaniche dovrebbero includere verifiche come la coppia di serraggio dei morsetti quando richiesta. Per i motori protetti da inverter è opportuno annotare le impostazioni dell’azionamento e le segnalazioni di allarme, dal momento che tali fattori influenzano l’usura e il comportamento termico del motore. In caso di interventi straordinari o smontaggi parziali, la scheda deve contenere una relazione tecnica che descriva le verifiche post-rimontaggio, le prove di funzionamento e l’esito complessivo, con firme del tecnico e del responsabile dell’impianto a conferma della conclusione dell’attività.
Infine, per garantire efficacia gestionale e conformità legale, la scheda di manutenzione dovrebbe essere archiviata in formato cartaceo e digitale, con backup e accessi tracciati per garantire la reperibilità durante le verifiche ispettive. L’adozione di un registro elettronico o di un sistema di gestione della manutenzione assistito da software (CMMS) consente di pianificare interventi, generare report periodici e monitorare indicatori di performance come tasso di guasto e tempo medio di ripristino, contribuendo a una gestione più efficiente e sicura degli impianti.
Esempio Scheda manutenzione motore asincrono trifase

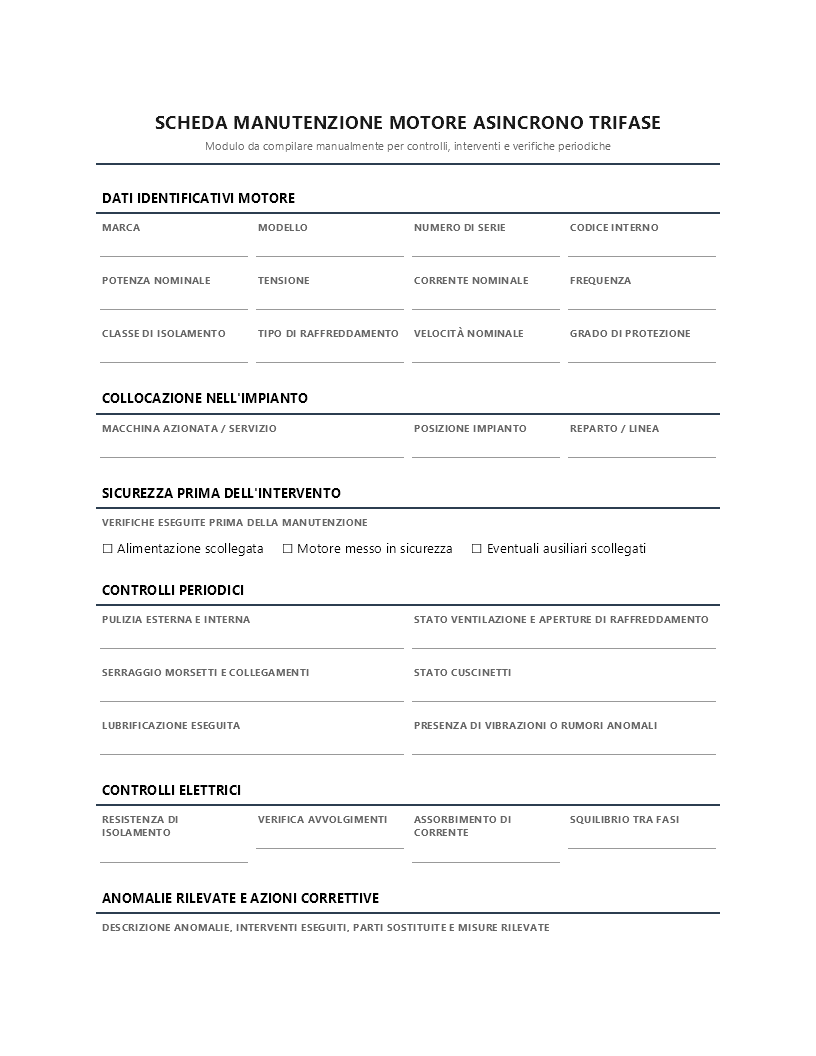

Di seguito si riporta un fac-simile di scheda manutenzione da utilizzare come riferimento; mantenendo la formattazione originale, il modulo è pronto per essere compilato manualmente o digitalizzato.
Scheda Manutenzione Motore Asincrono Trifase Modulo da compilare manualmente per controlli, interventi e verifiche periodiche | ||||||||||||||||
| ||||||||||||||||
| ||||||||||||||||
| ||||||||||||||||
| ||||||||||||||||
| ||||||||||||||||
| ||||||||||||||||
| ||||||||||||||||
| ||||||||||||||||
| ||||||||||||||||
Fac simile Scheda manutenzione motore asincrono trifase Word
Il fac simile in formato Word è pensato per chi desidera compilare la scheda direttamente al computer, personalizzarla con i dati aziendali e conservarla in archivio elettronico; il file Word permette modifiche rapide, stampa e integrazione con procedure interne. Scaricando il modello Word si ottiene un documento editabile che può essere adattato alle frequenze di manutenzione e alle specifiche del costruttore.
Modello Scheda manutenzione motore asincrono trifase PDF
Il modello in formato PDF è ideale come riferimento immutabile da stampare e affiggere o da utilizzare come modulo cartaceo per la compilazione sul campo; il PDF conserva la formattazione e garantisce che tutte le sezioni necessarie siano presenti. Il file PDF è pronto per la stampa e per l’archiviazione come documento di controllo e prova delle attività di manutenzione.
