La scheda manutenzione per un tornio parallelo è un documento operativo e amministrativo finalizzato a registrare le attività di pulizia, lubrificazione, controlli funzionali e interventi eseguiti sulla macchina. In officine, laboratori didattici e reparti produttivi la scheda consente di conservare memoria storica degli interventi, facilitare la diagnosi di guasti ripetuti e dimostrare la corretta esecuzione della manutenzione in caso di verifiche ispettive o contenziosi. Per essere efficace, la scheda deve riflettere le indicazioni del manuale del costruttore e integrare i protocolli di sicurezza previsti dall’organizzazione; il manuale ufficiale rimane la fonte primaria per frequenze, tipi di lubrificante e procedure specifiche.
La compilazione attenta e regolare della scheda ha rilevanza anche sotto il profilo della responsabilità amministrativa e della sicurezza sul lavoro. Secondo il quadro normativo italiano, in particolare le prescrizioni del Testo Unico sulla salute e sicurezza sul lavoro, le attività di controllo e manutenzione delle attrezzature devono essere documentate in modo tale da poter dimostrare l’adeguatezza delle misure adottate. Inoltre, la normativa europea sulla sicurezza delle macchine, recepita in Italia, riconosce il ruolo determinante delle istruzioni del fabbricante e della manutenzione programmata per ridurre i rischi; pertanto la scheda è uno strumento utile non solo per l’efficienza tecnica, ma anche per la conformità normativa.
Come compilare una Scheda manutenzione tornio parallelo
La scheda di manutenzione è uno strumento pratico che ha l’obiettivo di tracciare con chiarezza chi ha fatto cosa, quando e come; per questo motivo la sua compilazione deve seguire criteri di completezza, precisione e tracciabilità. Il documento serve a descrivere gli interventi ordinari e straordinari, a registrare i controlli previsti dal piano di manutenzione, a elencare i ricambi impiegati e a segnalare eventuali anomalie riscontrate. La responsabilità della compilazione ricade tipicamente sul personale tecnico che esegue la manutenzione, sotto la supervisione del responsabile di reparto o del datore di lavoro: è opportuno che le firme, le qualifiche e i riferimenti dell’operatore siano sempre riportati in modo leggibile, poiché il registro può essere richiesto dagli organi di vigilanza in sede di controllo e può assumere valore probatorio in caso di sinistro.
Tra le informazioni necessarie devono comparire i dati identificativi della macchina, come marca, modello, matricola e anno di costruzione, nonché l’ubicazione e l’eventuale codice di inventario interno; tali elementi consentono di associare in modo univoco ogni intervento a una macchina specifica. Il campo relativo alla data dell’intervento deve essere compilato con precisione; il tipo di intervento va descritto in modo sintetico ma esaustivo, indicando se si tratta di manutenzione ordinaria, programmata, controllo funzionale, o intervento correttivo per guasto. La sezione operativa dovrebbe riportare le attività eseguite, ad esempio pulizia delle guide, ingrassaggio di punti di lubrificazione, controllo livelli olio, verifica giochi del mandrino e delle slitte, e l’esito dei controlli. È utile indicare anche il lubrificante o il fluido utilizzato e la quantità rabboccata, poiché questa informazione è rilevante per rispettare le specifiche del costruttore e per eventuali valutazioni successive sul comportamento della macchina.
La scheda deve inoltre prevedere un’area per annotare i ricambi utilizzati, con codici e quantità, e una descrizione degli interventi straordinari o delle riparazioni effettuate. Quando si sostituiscono componenti critiche è consigliabile riportare il numero di lotto dei pezzi e il fornitore, in modo da mantenere una tracciabilità completa. Non meno importante è la registrazione delle anomalie rilevate, dei rumori anomali, delle vibrazioni o di qualsiasi segnale di usura; queste osservazioni alimentano le analisi preventive e permettono di pianificare interventi mirati per evitare fermi non previsti. La presenza di firme distinte per l’operatore che ha eseguito l’intervento e per il responsabile che ha verificato l’esito costituisce una buona pratica gestionale e fornisce evidenza della verifica indipendente dell’intervento.
È fondamentale evitare errori che possano compromettere il valore probatorio e operativo della scheda. Compilazioni generiche, come annotazioni non datate, voci poco descrittive o campi lasciati in bianco, riducono la capacità del documento di fornire indicazioni utili e possono essere contestate in sede ispettiva; inoltre, la mancata registrazione della manutenzione programmata può determinare la perdita della validità della garanzia commerciale e complicare i rapporti con l’assicurazione in caso di danni. Un altro errore frequente consiste nell’omettere il riferimento al manuale del costruttore quando le operazioni eseguite si discostano dalle istruzioni ufficiali: in tali casi è opportuno motivare la scelta tecnica e annotare le autorizzazioni ricevute dal responsabile tecnico o dal fabbricante.
Dal punto di vista della periodicità, la scheda dovrebbe recepire le scadenze indicate dal costruttore e dal piano di manutenzione aziendale. Le attività di manutenzione ordinaria di norma ricomprendono controlli giornalieri o ad ogni utilizzo per aspetti di sicurezza e pulizia, mentre gli interventi di lubrificazione possono avere frequenze settimanali o mensili a seconda dell’utilizzo; verifiche più approfondite come il controllo dei cuscinetti o la verifica dell’allineamento possono essere programmate trimestralmente o annualmente. La programmazione deve essere suffragata da registrazioni chiare sulla scheda, in modo che risulti la data del prossimo intervento previsto e le note operative per l’esecutore futuro. Questo approccio è utile per dimostrare l’esistenza di un sistema di gestione della manutenzione conforme alle normative sulla sicurezza e alle buone pratiche del settore.
La documentazione conservata centrale deve essere gestita in modo che sia facilmente accessibile in caso di controllo: ciò significa stabilire regole aziendali per l’archiviazione, la conservazione e la consultazione della scheda. Quando la scheda contiene dati personali, come firme e qualifiche degli operatori, occorre altresì rispettare le disposizioni in materia di protezione dei dati personali, applicando misure idonee per limitarne la diffusione e controllando i tempi di conservazione secondo i principi del regolamento sulla protezione dei dati. Infine, la scheda va considerata parte integrante della valutazione dei rischi e dei piani di prevenzione; la sua corretta compilazione contribuisce a ridurre responsabilità civili e penali del datore di lavoro in caso di infortunio, nonché a mantenere la macchina in condizioni operative adeguate secondo le disposizioni di legge e le istruzioni del fabbricante.

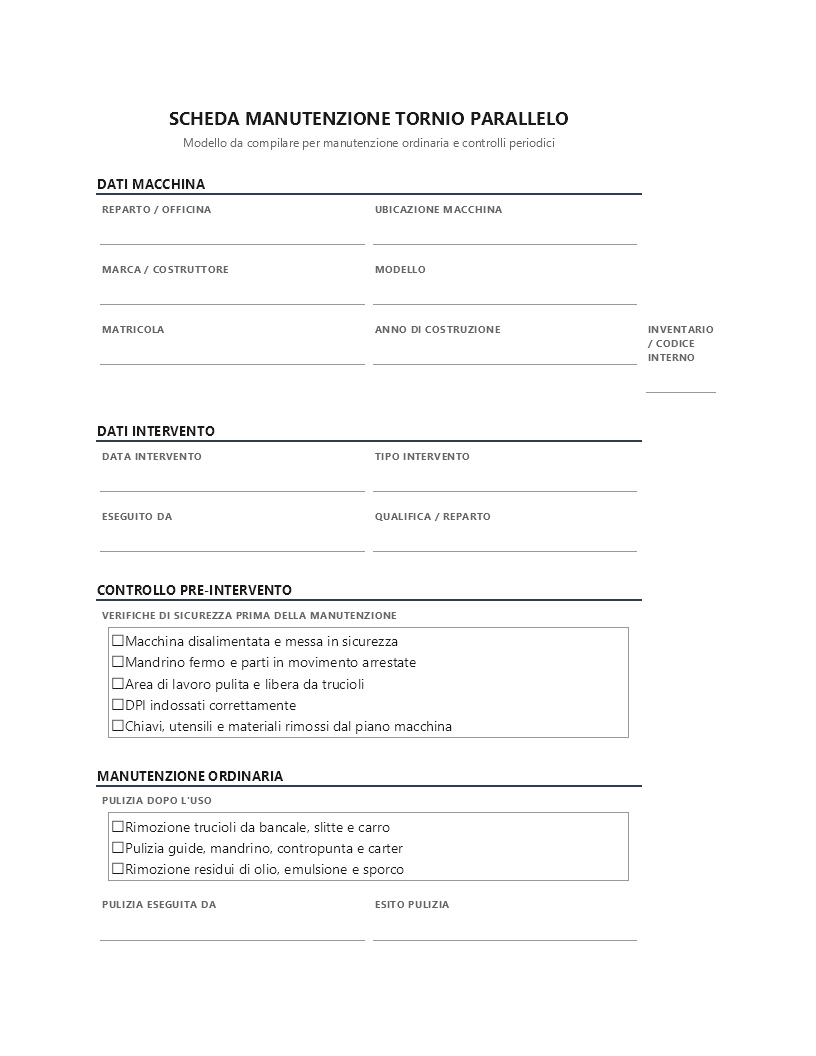

Esempio Scheda manutenzione tornio parallelo
Di seguito un esempio testuale della scheda, riprodotto nell’originale struttura di modulo da compilare.
SCHEDA MANUTENZIONE TORNIO PARALLELO Modello da compilare per manutenzione ordinaria e controlli periodici | ||
| DATI MACCHINA | ||
Reparto / Officina | Ubicazione macchina | |
Marca / Costruttore | Modello | |
Matricola | Anno di costruzione | Inventario / Codice interno |
| DATI INTERVENTO | ||
Data intervento | Tipo intervento | |
Eseguito da | Qualifica / Reparto | |
| CONTROLLO PRE-INTERVENTO | ||
Verifiche di sicurezza prima della manutenzione ☐Macchina disalimentata e messa in sicurezza ☐Mandrino fermo e parti in movimento arrestate ☐Area di lavoro pulita e libera da trucioli ☐DPI indossati correttamente ☐Chiavi, utensili e materiali rimossi dal piano macchina | ||
| MANUTENZIONE ORDINARIA | ||
Pulizia dopo l’uso ☐Rimozione trucioli da bancale, slitte e carro ☐Pulizia guide, mandrino, contropunta e carter ☐Rimozione residui di olio, emulsione e sporco | ||
Pulizia eseguita da | Esito pulizia | |
Lubrificazione e ingrassaggio ☐Slitte longitudinali e trasversali ☐Viti madri, ingranaggi e organi di avanzamento ☐Contropunta e punti di ingrassaggio ☐Livello olio verificato e rabboccato se necessario | ||
Lubrificante utilizzato | Quantità / rabbocco | |
| CONTROLLI FUNZIONALI | ||
Verifiche meccaniche e operative ☐Gioco guide verificato ☐Gioco mandrino / cuscinetti controllato ☐Funzionamento avanzamenti longitudinale e trasversale ☐Contropunta scorrevole e bloccaggio regolare ☐Selezione velocità e inversione correttamente operative ☐Protezioni e carter integri e funzionanti | ||
Esito controllo guide | Esito controllo mandrino | Esito controllo avanzamenti |
| INTERVENTI E RICAMBI | ||
Descrizione interventi eseguiti / parti sostituite | ||
Ricambi utilizzati | Costo materiali / ricambi € | |
| ANOMALIE RILEVATE | ||
Difetti, rumori anomali, vibrazioni, usura o altre osservazioni | ||
| PROGRAMMAZIONE PROSSIMO INTERVENTO | ||
Frequenza prevista | Data prevista | |
Note per il prossimo intervento | ||
| FIRME | ||
Firma dell’operatore | Firma del responsabile | |
| Scheda compilabile per la registrazione delle attività di pulizia, lubrificazione, controlli periodici e verifiche funzionali del tornio parallelo. Conservare il documento agli atti dell’officina. | ||
Fac simile Scheda manutenzione tornio parallelo Word
È disponibile un fac simile in formato Word, pensato per essere scaricato e compilato direttamente al computer; il modello è predisposto con campi editabili per facilitare la registrazione degli interventi e la stampa per l’archiviazione cartacea. Il documento Word consente anche di adattare il modulo alle procedure aziendali mantenendo la struttura essenziale della scheda.
Modello Scheda manutenzione tornio parallelo PDF
Per chi preferisce un formato non modificabile, è disponibile il modello in PDF, utile come riferimento da affiggere in officina o da allegare alla documentazione tecnica della macchina; il PDF preserva la formattazione e può essere stampato per l’uso immediato. Il modello PDF è ideale per la conservazione degli interventi in formato leggibile e uniforme.
