La scheda di manutenzione dei quadri elettrici è un documento operativo e probatorio che raccoglie in modo sistematico le attività di controllo, verifica e intervento svolte su un quadro elettrico. Opera come strumento di tracciabilità, utile non solo per organizzare la manutenzione ordinaria e straordinaria, ma anche per dimostrare in sede di verifica, audit o indagine la corretta gestione dell’impianto; per questo motivo la sua compilazione richiede precisione e coerenza con le norme tecniche e le istruzioni del costruttore.
Questo documento trova impiego in contesti molto diversi, dalle aziende manifatturiere alle strutture pubbliche, dalle cabine MT/BT con vincoli regolamentari ai quadri di distribuzione interni agli edifici; la sua redazione corretta contribuisce alla sicurezza delle persone, alla continuità del servizio e alla riduzione dei rischi di guasto. Compilarla in modo incompleto o approssimativo può comportare conseguenze operative e giuridiche, perché in caso di incidente la documentazione costituisce prova della diligenza o della negligenza nella gestione dell’impianto.
Come compilare una Scheda manutenzione quadri elettrici
La compilazione di una scheda di manutenzione per i quadri elettrici deve seguire criteri di chiarezza, completezza e verificabilità; il documento non è una semplice nota descrittiva, ma un registro tecnico che deve consentire a chiunque di ricostruire l’intervento, le misure effettuate, le responsabilità coinvolte e le prescrizioni successive. Tra le informazioni necessarie figurano l’identificazione del quadro mediante codice interno o sigla, la sua ubicazione, i dati di targa e del costruttore, l’anno di installazione e il riferimento allo schema elettrico aggiornato. Va indicata la data e il tipo di intervento, specificando se si tratta di manutenzione ordinaria, straordinaria, preventiva o correttiva, e occorre riportare il nominativo del tecnico esecutore con la qualifica professionale, ad esempio la qualifica PES o PAV come previsto dalla normativa tecnica sugli operatori qualificati, richiamando altresì l’eventuale permesso di lavoro o numero d’ordine che autorizza l’intervento.
La scheda deve inoltre documentare in modo puntuale gli esami a vista e le verifiche funzionali effettuate; non è sufficiente annotare “controllato”, bisogna descrivere l’esito in termini misurabili o descrittivi, per esempio indicando la presenza o l’assenza di segni di surriscaldamento, corrosione, polvere o infestazioni, la conformità delle apparecchiature rispetto allo schema, la condizione di fusibili, lampade e circuiti ausiliari. Per i controlli strumentali devono essere registrati lo strumento utilizzato, la matricola o il riferimento alla taratura e i valori rilevati con la relativa unità di misura, così da rendere confrontabili le misure nel tempo; particolarmente importanti sono le prove di isolamento, le misure di continuità dell’impianto di terra e le immagini termografiche che individuano punti caldi, poiché questi rilievi sono spesso decisivi per prevenire guasti da connessione allentata o sovraccarichi.
Occorre prestare attenzione alla registrazione delle azioni correttive e delle parti sostituite, con riferimento ai codici materiale, al lotto e all’ordine di acquisto quando possibile; la tracciabilità dei ricambi e la descrizione degli interventi eseguiti permettono di ricostruire la catena degli interventi e attribuire responsabilità in caso di non conformità. La scheda deve, infine, riportare le prescrizioni per gli interventi successivi e la periodicità prevista per ogni voce di controllo, in modo da integrarsi coerentemente nel piano di manutenzione dell’impianto e consentire una gestione programmata delle scadenze. A livello normativo, la scheda deve essere coerente con le indicazioni tecniche della CEI 78-17 per le cabine MT/BT e con le buone pratiche riportate in piani manutentivi di enti pubblici e privati; le verifiche sulle qualifiche del personale e sulle procedure di lavoro a caldo o sotto tensione richiamano altresì la norma CEI 11-27 in materia di formazione e abilitazione degli operatori.
Dal punto di vista della sicurezza, la scheda deve riportare la documentazione delle misure di messa in sicurezza adottate prima dell’intervento, la disalimentazione e la verifica di assenza tensione con riferimento allo strumento utilizzato; queste annotazioni non sono formali, ma costituiscono prova che l’operatore ha rispettato la sequenza di sicurezza prescritta, condizione essenziale per limitare la responsabilità in caso di incidente. In caso di intervento successivo a un intervento protetto dalle apparecchiature, va riportata la modalità di intervento e l’invito a non effettuare reinserimenti ripetuti se le protezioni intervengono nuovamente, in accordo con le procedure che prevedono l’individuazione e la rimozione della causa prima di ogni reinserimento.
La correttezza formale della scheda ha anche valore probatorio: in sede di ispezione o di contenzioso l’assenza di registrazioni, la presenza di dati generici o la mancata firma del tecnico possono essere interpretate come carenza nella gestione dell’impianto; pertanto la compilazione deve essere leggibile, datata e sottoscritta dal tecnico esecutore e, dove previsto, dal responsabile dell’impianto o dal referente del servizio elettrico. È opportuno indicare anche le tarature e la data dell’ultima verifica degli strumenti utilizzati, perché misure eseguite con strumenti non tarati possono essere messe in discussione. In ambito regolatorio, per le cabine MT/BT la documentazione si integra con i moduli e le schede previste da ARERA e dalle procedure tecniche, e la mancata conformità a tali schemi può comportare rilievi nelle verifiche di esercizio; a livello contrattuale, la documentazione accurata facilita la gestione dei rapporti con fornitori e manutentori, e riduce il rischio di contestazioni su responsabilità in caso di guasto o interruzione di servizio.
Nel redigere la scheda bisogna evitare frasi vaghe o generiche, perché esse non permettono una valutazione oggettiva dello stato del quadro; è preferibile l’uso di esiti quantificabili o di descrizioni precise, ad esempio indicando i valori misurati, la presenza di crepe, la tipologia di ossidazione o la posizione del punto caldo individuato dalla termografia. La scheda deve infine essere conservata in modo tale da garantirne l’accesso in caso di audit, preferibilmente integrata in un sistema documentale che permetta la ricerca per codice quadro, data o tipo di intervento, così da rendere efficiente la pianificazione delle manutenzioni future e la gestione delle non conformità rilevate.

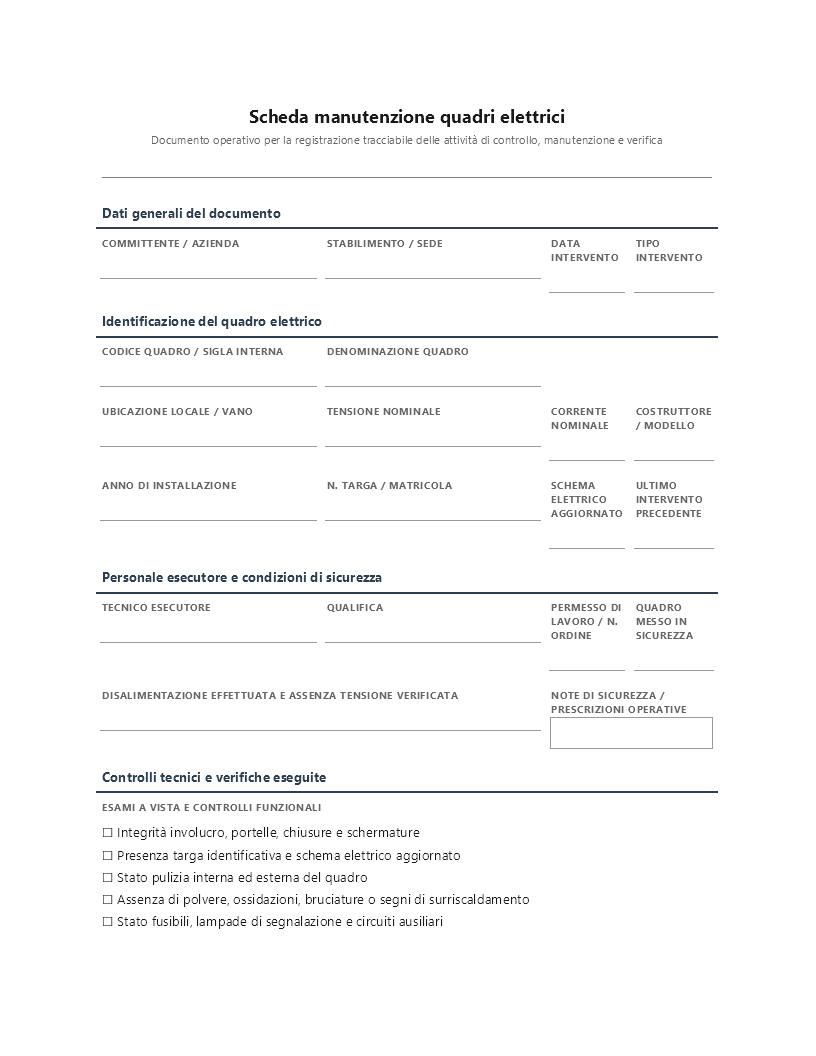

Esempio Scheda manutenzione quadri elettrici
Di seguito si riporta un esempio testuale della scheda di manutenzione nella sua formattazione originale; il blocco contiene l’intestazione, le sezioni anagrafiche, le verifiche tecniche, le misure strumentali, gli interventi eseguiti e gli spazi per firme e note.
Scheda manutenzione quadri elettrici Documento operativo per la registrazione tracciabile delle attività di controllo, manutenzione e verifica | ||||
| Dati generali del documento | ||||
Committente / Azienda | Stabilimento / Sede | Data intervento | Tipo intervento | |
| Identificazione del quadro elettrico | ||||
Codice quadro / Sigla interna | Denominazione quadro | |||
Ubicazione locale / vano | Tensione nominale | Corrente nominale | Costruttore / Modello | |
Anno di installazione | N. targa / matricola | Schema elettrico aggiornato | Ultimo intervento precedente | |
| Personale esecutore e condizioni di sicurezza | ||||
Tecnico esecutore | Qualifica | Permesso di lavoro / N. ordine | Quadro messo in sicurezza | |
Disalimentazione effettuata e assenza tensione verificata | Note di sicurezza / prescrizioni operative | |||
| Controlli tecnici e verifiche eseguite | ||||
Esami a vista e controlli funzionali ☐ Integrità involucro, portelle, chiusure e schermature ☐ Presenza targa identificativa e schema elettrico aggiornato ☐ Stato pulizia interna ed esterna del quadro ☐ Assenza di polvere, ossidazioni, bruciature o segni di surriscaldamento ☐ Stato fusibili, lampade di segnalazione e circuiti ausiliari ☐ Corrispondenza tra apparecchiature installate e schema elettrico ☐ Stato dispositivi di manovra, comando e protezione ☐ Verifica dispositivi differenziali ☐ Verifica scaricatori di sovratensione ☐ Verifica efficienza strumenti di misura | ||||
Esito complessivo controlli a vista | Anomalie rilevate | Azioni immediate adottate | ||
| Verifiche strumentali e misure registrate | ||||
Strumento utilizzato | Matricola / Taratura | Parametro misurato | Valore rilevato | Unità di misura |
Termografia eseguita | Punti caldi / anomalie termiche rilevate | |||
Misura resistenza di isolamento | Esito prove elettriche / rigidità dielettrica | |||
| Interventi di manutenzione eseguiti | ||||
Attività svolte ☐ Pulizia interna quadro e locale di installazione ☐ Soffiatura con aria secca a bassa pressione ☐ Serraggio morsetti e connessioni di potenza e ausiliarie ☐ Controllo coppie di serraggio degli elementi bullonati ☐ Verifica continuità connessioni di terra e conduttori di protezione ☐ Controllo e regolazione tarature dispositivi di protezione ☐ Verifica funzionale dispositivi differenziali ☐ Sostituzione componenti usurati o non conformi ☐ Ripristino protezioni contro i contatti diretti ☐ Aggiornamento etichette, riferimenti e documentazione | ||||
Parti sostituite | Codici materiale / ricambi | Ordine / rapporto intervento | ||
Esito finale manutenzione | Prescrizioni e interventi successivi programmati | |||
| Pianificazione e periodicità | ||||
Periodicità prevista | Prossima scadenza | Responsabile impianto | Riferimento piano manutenzione | |
| Note finali | ||||
Osservazioni, non conformità e raccomandazioni | ||||
| Firme | ||||
Firma del tecnico esecutore | Firma del responsabile / referente impianto | |||
| La scheda deve essere compilata in modo chiaro, completo e verificabile, riportando esiti misurabili, anomalie riscontrate, parti sostituite e riferimenti agli strumenti utilizzati. | ||||
Fac simile Scheda manutenzione quadri elettrici Word
Il fac simile in formato Word è predisposto per essere scaricato e compilato direttamente al computer, consentendo la personalizzazione dei campi anagrafici e tecnici e la conservazione elettronica nel sistema documentale aziendale. Il modello Word include tutte le sezioni principali e le tabelle di misurazione per agevolare la registrazione puntuale degli interventi.
Modello Scheda manutenzione quadri elettrici PDF
Il modello in formato PDF può essere utilizzato come riferimento stampabile per gli interventi in campo, ideale per la compilazione manuale e per l’archiviazione cartacea insieme al rapporto di intervento; il PDF mantiene la formattazione e gli spazi per firme e timbri previste dalla procedura.
